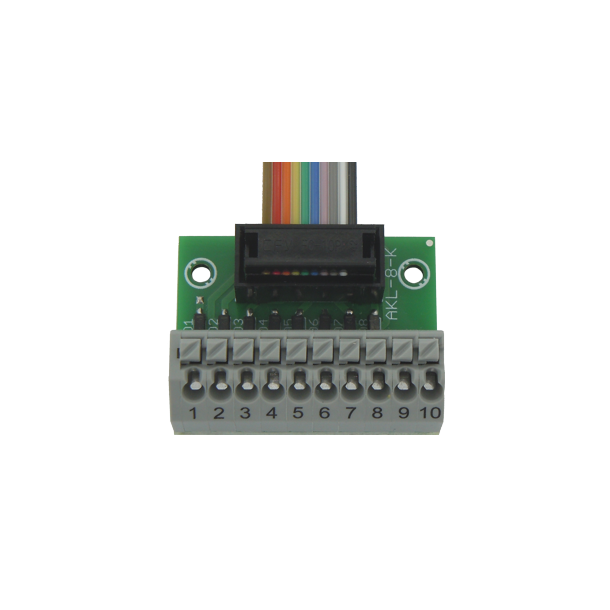

Tilslutningsklemme til 8 udgange - Konstant strøm

DKK 149,95

Ingen bedømmelse
Model/Varenr.: BEL-AKL-8-K
Vægt: 0,1 kg.
Lagerstatus: På lager
stk.

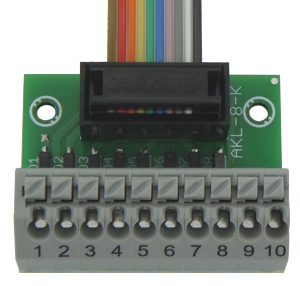

AKL-8-K terminalklemmen giver 8 strømbegrænsede udgange til direkte tilslutning af LED'er.

Hver af de 8 udgange leverer en konstant strøm på cirka 20 mA (typisk strøm for standard LED'er) over et bredt spændingsområde, hvilket muliggør direkte tilslutning af LED'er. Der kræves ingen seriemodstande til LED'erne.

Det er også muligt at tilslutte flere LED'er i serie. Strømmen forbliver konstant på cirka 20 mA. Det skal dog bemærkes, at batterispændingen skal være mindst 2 V højere end den spænding, serieforbindelsen kræver. For eksempel, hvis 3 LED'er med en fremadspænding på 3 V hver tilsluttes i serie til én udgang, skal batterispændingen være mindst 11 V (3 x 3 V + 2 V).

De negativt-switchede udgange 1-8 og 9-16 er tilgængelige direkte på en fjederbelastet klemme ved tilslutningsterminalen.

Den fælles positive pol er forbundet til terminalerne 9 og 10.

Internt er den positive pol forbundet til den positive linje af forsyningsspændingen (batteri +).

Udgange kan også dæmpes ved hjælp af indstillingen "Intensity" i Sound/Drive eller LM Teacher.

Specifikationer

  • Spænding: 5 - 30 volt (minimum 2 volt mere end LED)
  • Udgangs-strøm: ca. 20 mA
  • Udgange:
    • 1 - 8: Minus
    • 9 - 10: Plus
  • Konnektor: 10 pin
  • Størrelse: 37 x 29 x 17 mm
  • Vægt: 20 gram


Engelsk vejledning (PDF)
