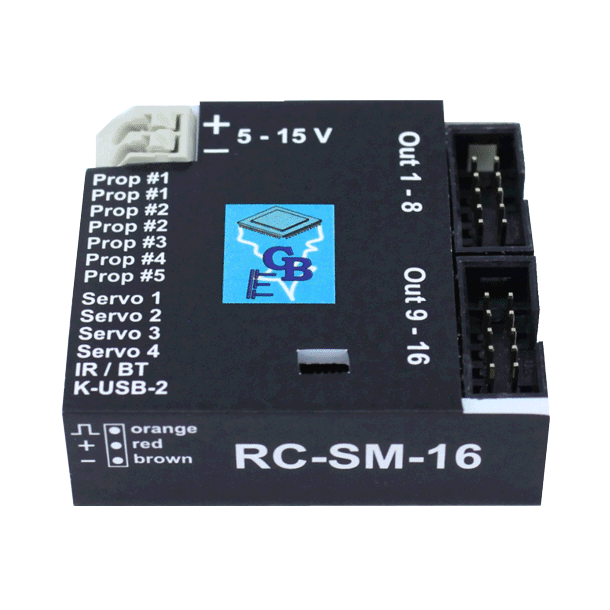

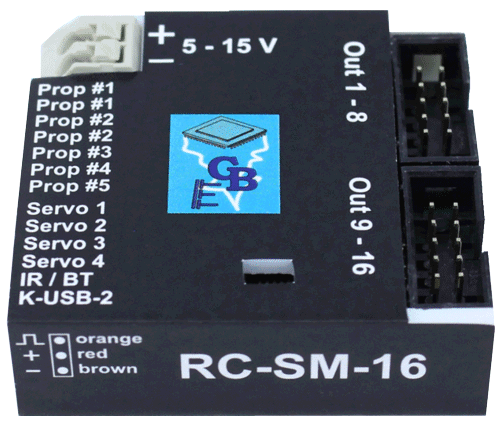

Switching Module RC-SM-16

DKK 709,95

Ingen bedømmelse
Model/Varenr.: BEL-RC-SM-16
Vægt: 0,1 kg.
Lagerstatus: Ikke på lager
stk.

RC-SM-16 er et bruger-programmerbart modul til RC-modeller. Modulet har 16 On/Off udgange og 4 servo-udgange.

LED’er, lamper og relæer kan f.eks. tilsluttes de 16 udgange. Servoer eller hastighedsregulatorer kan styres via de 4 servo-udgange.

On/Off- og servo-udgangene styres via op til fem proportionale indgange, som tilsluttes en standard RC-modtager. Styring via S-BUS, i-BUS og SUMD/SUMD3 understøttes også. Dette giver i alt otte proportionale kanaler.

Følgende kan bruges til at styre udgangene:

  • Joystick, drejeknapper, vippekontakter
  • Nautic- eller Multi-Switch moduler (Graupner, robbe, Futaba, Beier NMS og Beier EMS)
  • Kraftwerk kontrolpanel
  • Digitale kanaler (Graupner) med SUM-signal via SUM / SUMD3


Endvidere kan modulet styres med Bluetooth og Android-app "SFR-1 Controller".

De 16 udgange kan tændes eller slukkes individuelt. RC-SM-16 kan overvåge gas- og styre-kanaler og dermed tænde/slukke for bremselys, baklys og blinklys automatisk.

For trådløs overførsel til fx en trailer kan der tilsluttes en IR-LED eller Bluetooth-modul.

Den gratis Windows-software "RC-SM-16 Teacher" er nødvendig for at konfigurere modulet. Konfigurationen kræver K-USB-2 kabel (anskaffes særskilt).

Specifikationer

  • Indgangsspænding: 5 - 15 V
  • Strømforbrug: 30 mA (standby)
  • Indgange: 5 proportionale PWM
    • Understøttede protokoller
      • PWM
      • Sum signal S-BUS (maks. 8 kanaler)
      • Sum signal i-Bus (maks. 8 kanaler)
      • Sum signal SUM / SUMD3 (maks. 8 kanaler)
  • Servo-udgange: 4
  • On/Off-udgange: 16, minus-styret (fælles plus)
  • Belastning, On/Off-udgange: maks. 1,5 A (maks. 3 A i alt)
  • Temperaturområde: 0 - 60° C
  • Luftfugtighed: Maks. 85 %
  • Dimensioner: 51 x 48 x 18 mm
  • Vægt: 30 gram


Brugervejledning, engelsk (PDF)
